Robot industriel : types, fonctionnement et usages en automatisation
Un robot industriel est une machine programmable conçue pour automatiser des tâches physiques en environnement de production. Il manipule, assemble, soude, déplace ou contrôle des pièces avec une précision et une répétabilité inaccessibles à la main humaine sur de longues durées. On le retrouve dans l’automobile, l’agroalimentaire, l’électronique, la logistique, la pharmacie et de nombreux autres secteurs.
Cet article présente les principaux types de robots industriels, leur fonctionnement, leurs usages concrets, leurs avantages, leurs limites et les critères qui guident le choix d’un équipement.
Ce qui compose un robot industriel : les éléments clés
Un robot industriel est un système intégré dont chaque composant joue un rôle précis dans l’exécution de la tâche.
Le bras robotisé est la structure mécanique principale. Il est constitué de segments rigides reliés par des articulations motorisées. Sa géométrie (articulée, cartésienne, SCARA, delta) détermine sa zone de travail, sa vitesse et ses capacités de mouvement.
Les axes définissent les degrés de liberté du bras. Un robot à 6 axes peut atteindre n’importe quel point dans sa sphère de travail avec n’importe quelle orientation, ce qui le rend polyvalent pour des tâches complexes.
Le contrôleur est le cerveau du système. Il interprète le programme, coordonne les mouvements de tous les axes en temps réel et gère les paramètres de vitesse, d’accélération, de trajectoire et de sécurité. La qualité du contrôleur conditionne directement les performances globales du robot.
Les capteurs permettent au robot de percevoir son environnement. Selon l’application : capteurs de position, de force, de vision (caméras 2D/3D), de présence ou de détection d’obstacles. Dans les cellules robotisées avancées, les capteurs alimentent des boucles de rétroaction qui adaptent le comportement du robot en temps réel.
L’effecteur est l’outil monté à l’extrémité du bras. C’est lui qui réalise concrètement la tâche : pince mécanique, ventouse, torche de soudage, pistolet de peinture, outil de vissage, tête de mesure ou outil de découpe. Le choix de l’effecteur est aussi stratégique que celui du bras lui-même.
La programmation robotique se fait soit hors ligne (via un logiciel de simulation), soit par apprentissage (guidage manuel du bras pour enregistrer les trajectoires), soit par programmation textuelle avec le langage propriétaire du fabricant. Les nouvelles générations de robots intègrent des interfaces de programmation simplifiée pour réduire les compétences requises.
Les cinq types de robots industriels et leurs usages
La robotique industrielle regroupe plusieurs architectures mécaniques, chacune optimisée pour des contraintes différentes.
| Type | Structure | Usage principal | Limite |
|---|---|---|---|
| Robot articulé 6 axes | 6 articulations rotatifs | Soudage, assemblage, palettisation | Programmation plus complexe |
| Robot SCARA | 3-4 axes, mouvements horizontaux | Pick and place, vissage, emballage | Peu adapté aux axes verticaux complexes |
| Robot cartésien | 3 axes linéaires (X, Y, Z) | Découpe, CNC, palettisation simple | Encombrement, moins flexible |
| Robot delta | 3 axes parallèles, structure suspendue | Picking haute cadence, agroalimentaire | Charge utile faible |
| Cobot | 6 axes, collaboration humain-robot | Assemblage mixte, contrôle, laboratoire | Charge utile et vitesse limitées |
Le robot articulé 6 axes est le modèle le plus répandu dans l’industrie. Sa flexibilité lui permet d’intervenir sur un large spectre de tâches et de se repositionner facilement lors d’un changement de production. Les fabricants majeurs (Fanuc, KUKA, ABB, Yaskawa, Kawasaki) proposent des gammes couvrant des charges utiles de 3 kg à plus de 1 000 kg.
Le robot SCARA (Selective Compliance Assembly Robot Arm) excelle dans les mouvements rapides sur un plan horizontal. Il est très utilisé pour les opérations de pick and place, d’insertion de composants électroniques, de vissage ou de conditionnement à haute cadence.
Le robot cartésien se déplace sur trois axes linéaires perpendiculaires. Sa rigidité mécanique lui confère une précision élevée, idéale pour les opérations de découpe laser, de perçage, de palettisation simple ou d’impression industrielle.
Le robot delta, suspendu au-dessus de la zone de travail, est le champion de la vitesse sur de faibles charges. Il est massivement utilisé dans l’agroalimentaire et la pharmaceutique pour trier, orienter et conditionner des produits à des cadences de plusieurs centaines de pièces par minute.
Le cobot (robot collaboratif) est conçu pour travailler sans cage de sécurité dans certaines configurations réglementaires. Il intègre des capteurs de force qui lui permettent de détecter un contact imprévu et de s’arrêter immédiatement. Il est plus lent et moins puissant qu’un robot industriel classique, mais bien plus facile à déployer et à reprogrammer.
Applications concrètes du robot industriel en production
La robotique industrielle couvre un spectre très large de tâches. Voici les applications les plus répandues.

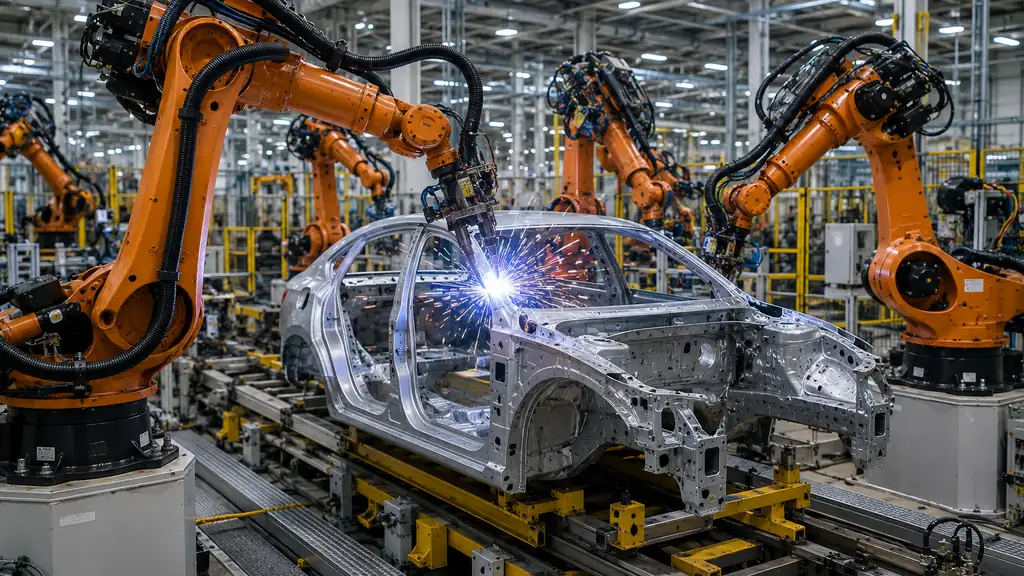

Le soudage est l’un des domaines historiques de la robotisation industrielle. Le robot assure une qualité de cordon constante, à une cadence supérieure au soudage manuel, dans des atmosphères souvent dégradées (fumées, rayonnements, chaleur). Le soudage automobile reste l’application de référence.
L’assemblage mobilise les robots articulés et les SCARA pour visser, clipser, insérer ou coller des composants. La robotisation de l’assemblage est plus complexe que le soudage car elle demande souvent une grande précision et une adaptation aux variations dimensionnelles des pièces.
La manutention et la palettisation représentent une part croissante des déploiements. Les robots prennent en charge le dépilage, le transfert, l’orientation et le palettisation de charges lourdes ou répétitives, supprimant des tâches physiquement éprouvantes.
Le picking et le tri s’appuient sur des robots delta ou articulés équipés de systèmes de vision. Ils identifient, saisissent et orientent des produits arrivant en vrac sur convoyeur, à des cadences impossibles à tenir manuellement.
Le contrôle qualité intègre des robots portant des systèmes de mesure (caméras, sondes laser, profilomètres) qui inspectent les pièces à 100 % avec une répétabilité parfaite. Cette application remplace ou complète les contrôles manuels, coûteux et soumis à la fatigue de l’opérateur.
La peinture et le traitement de surface sont des applications où le robot protège directement les opérateurs. L’exposition aux solvants, aux isocyanates ou aux produits chimiques est supprimée, et la qualité du dépôt est homogène sur toute la série.
L’usinage léger (ébavurage, ponçage, polissage) est de plus en plus robotisé grâce aux capteurs de force qui permettent au robot d’adapter la pression en temps réel selon la géométrie de la pièce.
Avantages des robots industriels : productivité, qualité et sécurité
Les bénéfices de l’automatisation industrielle sont documentés et mesurables. Ils se déclinent sur plusieurs plans.
La productivité est le premier argument. Un robot peut fonctionner en 3×8, 365 jours par an, à cadence constante. Pour les productions à fort volume, c’est un avantage économique structurant.
La répétabilité et la précision sont intrinsèques à la robotique. Un robot industriel peut répéter le même geste avec une précision de ±0,02 mm sur des millions de cycles. Cette régularité élimine la variabilité liée à la fatigue ou à la concentration humaine.
La sécurité est un bénéfice souvent sous-estimé. Les postes de soudage, de manutention de charges lourdes, de manipulation de produits chimiques ou d’exposition à des températures extrêmes peuvent être confiés au robot, réduisant les accidents du travail et les maladies professionnelles.
La flexibilité par reprogrammation permet à une même cellule robotisée de changer de production sans investissement matériel. Cette souplesse est de plus en plus valorisée dans les industries à séries courtes et forte variété.
Limites et contraintes à ne pas sous-estimer
Un robot industriel mal choisi ou mal intégré peut créer autant de problèmes qu’il en résout.
Le coût total d’acquisition inclut le robot, le contrôleur, l’effecteur, les équipements de sécurité, l’intégration mécanique, la programmation et la mise en service. Pour une cellule robotisée standard, le budget total dépasse souvent 80 000 à 150 000 euros, selon la complexité de l’application.
L’intégration est la phase la plus complexe. Le robot doit s’interfacer avec les machines amont et aval, les convoyeurs, les systèmes de vision, le MES et les équipements de sécurité. Un intégrateur robotique expérimenté est presque toujours indispensable.
La maintenance est une contrainte permanente. Lubrification, remplacement des réducteurs, calibration des axes, maintenance préventive du contrôleur : une cellule robotisée nécessite une infrastructure de maintenance interne ou un contrat de service avec le fabricant.
La formation des opérateurs et des techniciens est souvent sous-estimée dans les projets. Savoir reprogrammer, diagnostiquer une alarme ou modifier une trajectoire après changement de pièce demande des compétences qui ne s’improvisent pas.
La sécurité machine impose des contraintes réglementaires (directive machines, normes ISO 10218) : barrières immatérielles, clôtures, verrouillages, arrêts d’urgence, évaluation des risques. Ces équipements représentent une part non négligeable du budget et de la surface au sol.
Choisir un robot industriel : les critères techniques à définir en priorité
La sélection d’un robot industriel commence toujours par une analyse du besoin avant de consulter des fabricants.
La charge utile doit inclure le poids de l’effecteur. Un robot sous-dimensionné perd en précision et se dégrade prématurément. La portée doit couvrir l’ensemble de la zone de travail avec une marge de sécurité. La précision requise par l’application détermine la gamme à cibler : un robot de palettisation n’a pas les mêmes exigences qu’un robot de soudage laser.
Le nombre d’axes dépend de la complexité des trajectoires. Quatre axes suffisent souvent pour la palettisation, là où l’assemblage en espace confiné requiert 6 axes minimum. L’environnement (température, humidité, poussière, projections) impose des indices de protection spécifiques — un robot de fonderie n’est pas le même qu’un robot de salle blanche.
Enfin, la disponibilité du SAV, la présence d’intégrateurs locaux formés au produit et l’accès à la documentation technique sont des critères souvent décisifs sur la durée, au-delà des performances brutes annoncées par les fabricants.
